Dayanıklılık

134G Giyotin Sistemi, sisteme özel tasarlanmış alüminyum kasa ve kanat profillerinden oluşur. Kanatların hareket mekanizmasında kasnak, düz kayış ve sisteme özel bağlantı elemanları kullanılmaktadır.

Montaj detaylarında plastik ve alüminyum profil birleşimlerinde silikon uygulaması, cam montajında ise poliüretan yapıştırıcı kullanımı öngörülmektedir. Alt kanatta paslanmaz sınırlayıcı makas ve sisteme özel bağlantı elemanları bulunmaktadır.

Estetik ve Fonksiyonellik

134G Giyotin Sistemi, dikey hareket eden cam kanat yapısı ile geniş cam yüzeylerin kullanılmasına olanak tanır. Motorlu hareket mekanizması sayesinde cam kanatlar dikey eksende hareket ederken sisteme özel alüminyum profiller bütüncül bir yapı oluşturur.

Sistem; üst, orta ve alt kanatlardan meydana gelmektedir. Montaj detaylarında üst ve orta kanatların dikey hareket mekanizmasına, alt kanadın ise kendine özgü mekanik donanımlara sahip olduğu görülmektedir. 134g-giyotin-sistemi-0926

Sızdırmazlık ve Fitil Sistemi

134G Giyotin Sistemi’nde farklı birleşim noktalarına uygun fitil ve fırça çözümleri kullanılmaktadır. Sistem bileşenleri arasında EPDM cam fitili, EPDM akustik fitil, TPE kasa fitili ve EPDM kutu fitili bulunmaktadır.

Kanat ve kasa bölgelerinde farklı ölçülerde fırça uygulamaları kullanılarak hareketli ve sabit sistem bileşenleri arasındaki temas noktaları desteklenmektedir. 134g-giyotin-sistemi-0926

Motorlu Kullanım ve Hareket Sistemi

134G Giyotin Sistemi’nin hareket mekanizmasında alıcılı tüp motor, sekizgen boru, kayış kasnakları ve 20 mm F2 düz kayış kullanılmaktadır.

Motor ve hareket bileşenleri sistemin üst bölümünde konumlandırılmıştır. Kayış ve kasnak mekanizması, kanatların dikey yöndeki hareketinin aktarılmasını sağlar. Katalogda motor, kasnak, kayış ve bağlantı elemanlarının montaj detayları ayrıca gösterilmektedir. 134g-giyotin-sistemi-0926

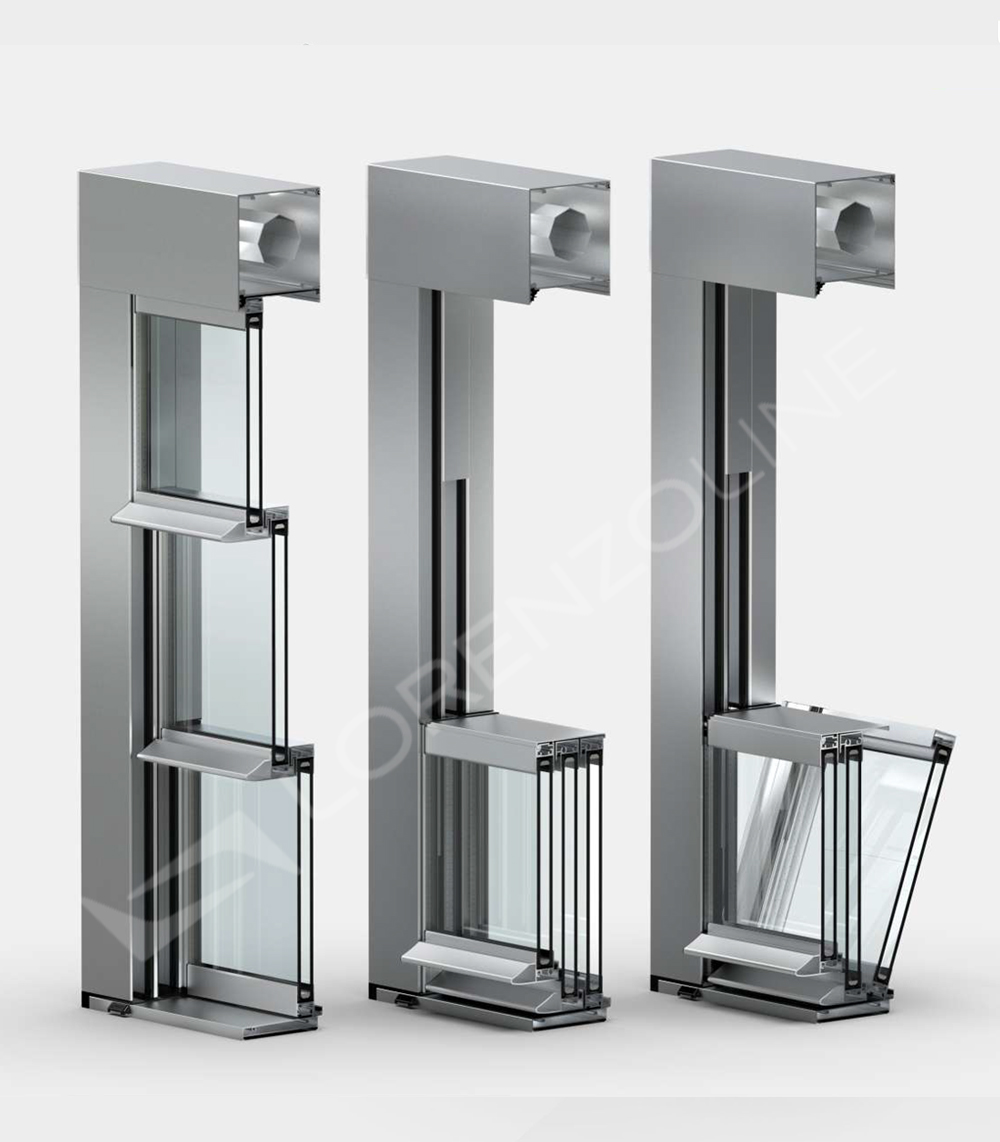

Cam ve Kanat Sistemi

134G sistemi üst, orta ve alt cam kanatlardan oluşmaktadır. Her kanatta sisteme özel alüminyum profiller ve bağlantı elemanları kullanılmaktadır.

Cam montajında 2 mm cam takozları kullanılmakta ve katalogda cam takozlarının maksimum 650 mm aralıklarla konumlandırılması belirtilmektedir. Cam montajında poliüretan yapıştırıcı uygulaması da sistem detayları arasında yer almaktadır. 134g-giyotin-sistemi-0926

Alt Kanat Sistemi

Alt kanatta kol, ispanyolet, karşılık ve paslanmaz sınırlayıcı makas gibi mekanik donanımlar kullanılmaktadır. Katalogdaki montaj detayları, alt kanadın ana dikey hareket sisteminden farklı mekanik bileşenlere sahip olduğunu göstermektedir. 134g-giyotin-sistemi-0926

Modern Giyotin Cam Sistemi

134G Guillotine System; motorlu hareket mekanizması, geniş cam yüzeyleri, sisteme özel alüminyum profilleri ve farklı fitil çözümlerini bir araya getiren dikey hareketli bir cam sistemidir.

Üst, orta ve alt kanat yapısı ile motor, kayış ve kasnak mekanizmasının sistem içerisinde bütünleşik şekilde kullanılması, 134G’nin modern mimari projelerde uygulanabilecek fonksiyonel bir giyotin cam çözümü oluşturmasını sağlar.
